江淮JAC18米高空作业车专威牌HTW5081JGKJH18V型高空作业车
江淮JAC18米高空作业车专威牌HTW5081JGKJH18V型高空作业车
- 作者：hbtwqcw 发布时间：2017/8/29 10:57:41
|
【主要技术参数】 |
|||
|
产品商标 |
专威牌 |
公告批次 |
298 |
|
产品名称 |
HTW5081JGKJH18V型高空作业车 |
产品号 |
ZN4C35JD01D |
|
总质量(Kg) |
7895 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
8470×2280×3510 |
|
整备质量(Kg) |
7700 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
24/15 |
前悬/后悬(mm) |
1085/2310,1110/2310 |
|
轴数 |
2 |
轴距(mm) |
3815,3365,4150 |
|
轴荷(Kg) |
2900/4995 |
高车速(Km/h) |
100 |
|
其它 |
前伸与前悬对应关系为(mm):1160/1085,1135/1110,后伸:100mm;侧/后防护装置材料材质为Q235,侧防护螺栓连接,后防护焊接,截面尺寸(mm):50×120,离地高(mm):450。仅采用3815mm轴距,ABS系统控制器型号/生产厂家:CM4XL-4S/4K (4S/4M)/广州市科密汽车制动技术开发有限公司。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
HFC1081P91K1C5ZV |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
江淮牌 |
生产企业 |
安徽江淮汽车股份有限公司 |
|
外形尺寸(mm) |
5690,5240,6025,5715×1995, 2069,2119×2270 |
轮胎数 |
6 |
|
接近角/离去角(°) |
24/13 |
轮胎规格 |
7.50-16,7.50R16,8.25R16 14PR |
|
钢板弹簧片数 |
8/6+6,9/12+6,9/6+6,8/12+6 |
前轮距(mm) |
1685 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1600 |
|
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
WP3Q130E50 D30TCIE1 |
潍柴动力扬州柴油机有限责任公司 昆明云内动力股份有限公司 |
2970 2977 |
96 115 |

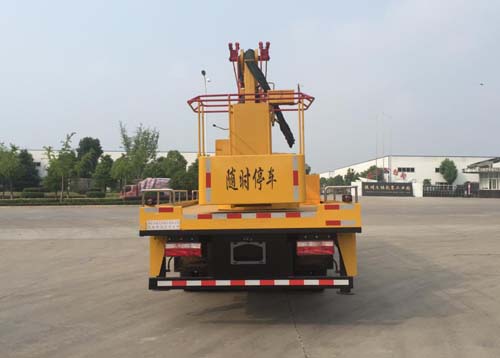

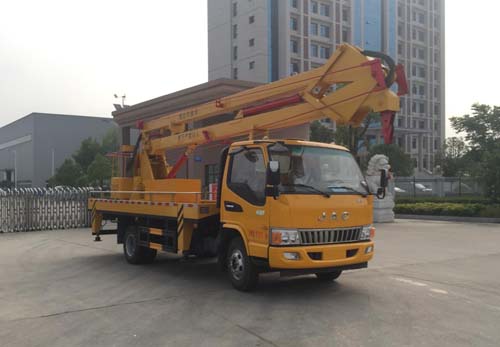

1. 车辆外观
高空作业车是指运送工作人员和使用器材到现场并进行空中作业的专用车辆。车载式高空作业车是指3米以上，由液压或电动系统支配多支液压油缸，能够上下举升进行作业的一种车辆。采用液压传动的载人高空作业车，是当代先进的物种机械设备。
2. 底盘配置
江淮骏铃2049宽体豪华驾驶室，3815轴距，潍柴130马力发动机，安徽6齿6档变速箱，断气刹，动转，空调，ABS，750钢丝胎。
3. 上装配置
作业高度：18米，工作斗限载200Kg，液压360度全回转，三节折臂，单液压举升缸，带双向平衡阀，电控操作举升臂，1吨吊钩，四支液压油缸可调式支腿带双向液压锁，带一个工具箱，严格按照公告标准制作。
4. 工艺特点
1.该高空作业车的液压系统采用 先进的电、液压控制系统，装带电液压比例调速阀的电子控制系统，无极调速，保证操作时工作斗的上升、下降平稳，保障施工人员安全。
2.该高空作业车能悬转工作、跨越一定的障碍或在一处升降多点作业，平台载重量大，可供多人作业并可搭载一定的设备。
3.设计的三维旋转托举装置，既能够自动保持被举升物料的姿态，又可以实现举升物料在空间内任意高度、任意位置和任意方向的调整要求，速度控制精确灵敏，微动性能好，满足了大型洞库内高空作业与通风管道安装的要求。
4.工作臂可左、右360°连续旋转，靠连杆机构自动维持作业槽水平，主泵出现故障时可操纵应急泵下降作业槽，具备夜间照明，可起吊重物。
5. 产品被广泛用于电力、路灯、市政、园林、通信、机场、造(修)船、交通、广告、摄影等高空作业领域。
